DC·SJ301
DC·SJ301 符合GB/T5293-1999 F4A2-H08A F5A2-H08Mn相當(dāng)于AWS-A5·17 F6A2-EH12 F7AO-EMl2K
說(shuō)明：

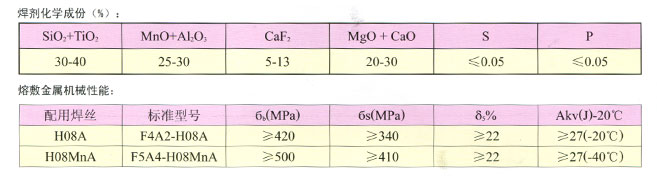

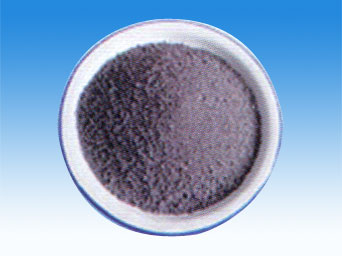

DC·SJ301是硅鈣型中型燒結(jié)焊劑，呈深褐色球形顆粒，顆粒度為10-40目(2.0-0.45mm)堿度為1.0-1.1，松裝比1.23g/cm3。可交直流兩用，采用直流焊接時(shí)，可用大電流焊接，焊絲接正極，焊接工藝性能優(yōu)良。焊縫增Si多，也可過(guò)度Mn，焊渣具有“短渣性”，脫渣良好，成型美觀。
用途：
該焊劑可用于單絲、雙絲、多絲焊，適用于低碳鋼及低合金鋼的埋弧焊接，也可用于薄板的快速單道焊及雙面焊接，特別適用于雙面單道焊，常用于液化石油氣貯罐，氣瓶及（A、B、X42、X46等）管線鋼的埋弧焊接及型鋼鋼結(jié)構(gòu)焊接。
※SJ301用作鋼筋壓力對(duì)接焊用焊劑，具有出頭多用量少易脫渣的特點(diǎn)，經(jīng)濟(jì)效益優(yōu)于HJ431A。
注意事項(xiàng)：
1、焊接前須清除焊接表面油污、水份、鐵銹等雜質(zhì)。
2、焊接前焊劑須經(jīng)250-300℃烘焙2小時(shí)。
DC·SJ301 2012-6-13 本文被閱讀 6930 次
