DC·HJ107
萊蕪市恒基大成焊接材料有限公司
說明:
DC·HJ107是熔煉型無錳中硅中氟焊劑。呈藍(lán)灰色至灰黑色浮石狀顆粒，粒度為10-60目（2.0-0.3mm）或8-40目（2.5-0.45mm）。使用直流電源，在較高的電弧電壓下焊接時，熔深較淺，電弧穩(wěn)定，焊縫成型美觀，焊劑消耗量低，易脫渣。由于焊劑中含較多的CaF2,又加入冰晶石，抗氣孔和抗裂縫能力均有提高，在焊劑中加入Cr2O3，既可起到浮石化作用，又可減少不銹鋼焊接過程中Cr的損失。
用途：
配合適當(dāng)焊絲或焊帶（HOCr21Ni10,HOCr21Ni10Ti,HO0Cr21Ni10,HO0Cr24Ni12Nb,HOCr16Mn16等）進(jìn)行堆焊焊接，可獲得的堆焊層。適用于核容器及石油化工設(shè)備耐腐蝕層的堆焊和不銹鋼復(fù)合層的堆焊以及容器的堆焊。又因為HJ107具有短渣特性，如配合HOCr16Mn16焊絲用于高錳鋼（Mn13）道岔的堆焊，也可用于焊接含鈮不銹鋼等。

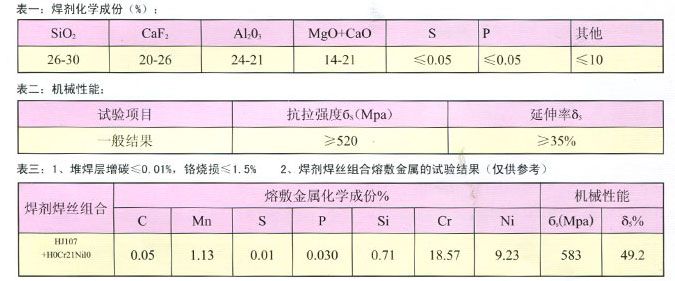

堆焊層性能:見表三
（配H00Cr26Nil2過度層焊接，H00Cr26Nil0作表面層焊帶，在厚度50mm，18MnMoNb鋼板上堆焊）
注意事項：
1、焊接前須清除焊接表面油污、水份、鐵銹等雜質(zhì)。
2、焊接前焊劑須經(jīng)250-300℃烘焙2小時。
DC·HJ107 2012-6-13 本文被閱讀 9645 次
